LCM液晶模块的装配结构及连接方法

文章出处:责任编辑:查看手机网址
扫一扫!LCM液晶模块的装配结构及连接方法扫一扫!
人气:-发表时间:2017-08-15 10:34【

1. Lcm液晶模块的連接方式目前可分為以下几类:

①导电橡胶连接

②金属插脚连接

③热压胶片连接

④直接集成连接

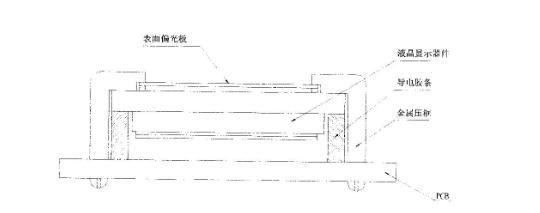

1. 1  LCM導電橡膠連接的裝配(如下圖)



  导电橡胶连接方式

這是一種可以稱之為傳統的普通連接方式, 液晶的外引線是 IT0導電膜, 不能焊接, 故可以使用導電橡膠連接, 但必須用一結構件將 lcd與導電橡膠和 PCB板固定在一起, 這就是壓框的功能。壓框可以是硬膠框, 也可以是金屬框。


1. 2  LCD金屬插腳連接的装配(如下圖)

金属插脚链接方式

是將金屬插腳固定在 LCD外引線上, 這種既可以直接將 LCD焊在 PCB板上, 也可以將 LCD插在 PCB板的插座上。

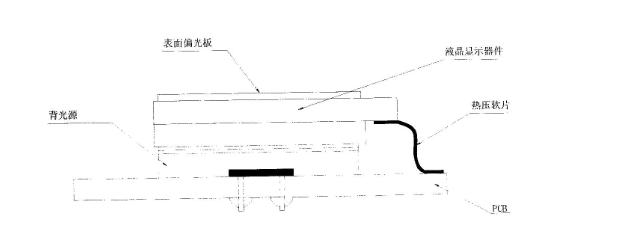

1. 3  熱壓膠片連接装配(如下圖)

热压软片连接方式

就是將熱壓膠片通過一定溫度, 一定的壓力和時間,直接壓在LCD上。另一端壓在 pcB上,從實現膠條中導電塑膠球與兩端電極連接的方法

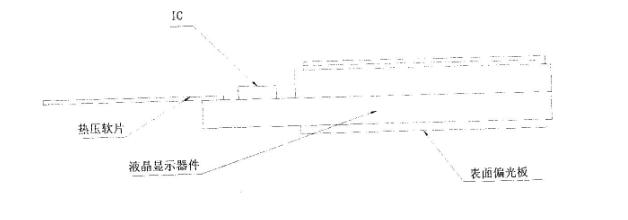

1. 4直接集成連接装配(COG LCD: ChiP on Glass)
