3.2寸LCD12864 带字库液晶模块CYW-B12864H-5液晶显示模块使用教程

LCD12864显示模块是一种图形点阵液晶显示模块，它主要采用动态驱动原理，由行驱动器，列驱动器和控制器三部分组成了128（行）x64（列）的全部液晶显示。在设计上根据用户的要求和建议，聚百家之长，将多种功能融合于同一模块之中，以便适应于多种环境和不同的对象。设计中除注重美观之外，亦兼容了温度补偿，静电和干扰及过流、过压保护等措施，且内含DC/DC,可产生LCD电压直接驱动LCD。外部只须提供直流电+5V或+3V即可。整个模块采用SMD的硬件封装方式，通过弹性较强的硅胶和具有一定的强度和硬度的铁框连接，使其寿命更长，更可靠。

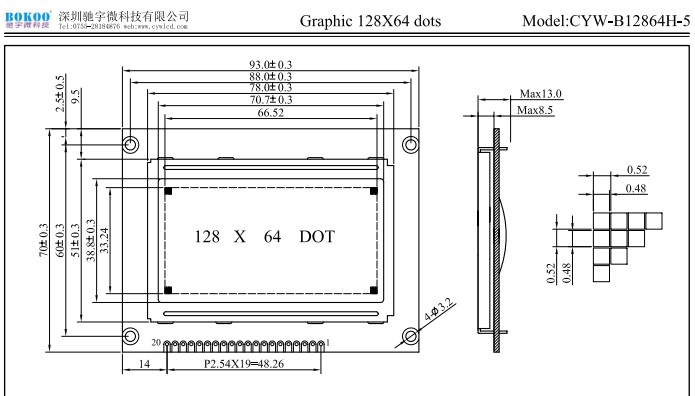

LCD12864显示模块带字库尺寸标准图如下：

LCD12864H-3显示模块特性

A1.工作电压为+5V±10% 或+3V±10%,可自带驱动LCD所需的负电压。

A2.全屏幕点阵，点阵数为128(列)×64(行),可显示8(列)×4(行)个(16x16点阵)汉字，也可完成图形，字符的显示。

A3.与CPU接口采用4条位控制总线和8位并行数据总线输入输出，适配Inter8080系列时序。

A4.与CPU接口亦可采用4条位控制总线4位并行数据总线输入输出，适配Inter8080系列时序。

A5.内部有显示数据锁存器

A6.简单的操作指令。

A7.接口内含控制器接口和非控制器接口。

A8.内含温度补偿控制电路。

LCD12864显示模块单片机接线方式

    如图：

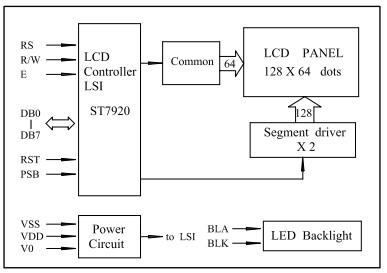

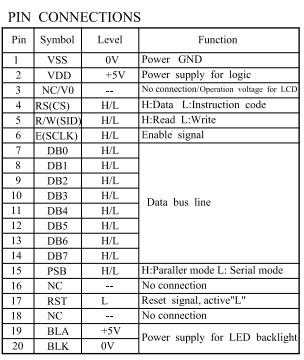

LCD12864显示模块接口定义如图：
