一、概述

CYW-B320240M是一种图形点阵液晶屏。它主要采用动态驱动原理由行驱动—控制器和列驱动器两部分组成了320(列)×240(行)的全点阵液晶显示。此显示器内含了硬件字库，编程模式简洁方便，为项目开发节约了宝贵的成本和时间。此显示器采用了COB的软封装方式，通过导电胶条和压框连接LCD,使其寿命长，连接可靠。

二、特性

1.工作电压为+3V－5V,自带驱动LCD所需的负电压；

控制芯片采用RA8803；

内建7602个常用简体字库，国家标准GB码字库；

内建对比度调节电路，可软件设置对比度；

内建多组半宽字符(ASCII码)，方便编程；

内建粗体字型和行距设定；

提供显示屏幕水平卷动和垂直拖动功能；

提供单个字符反白显示和N行反白显示；

提供简单4级灰度显示功能；

提供中英文对齐/不对齐功能；

提供触摸屏控制功能；

2.全屏幕点阵,点阵数为320(列)×240(行),可显示20(列)×15(行)个(16×16点阵)汉字，也可完成图形，字符的显示。

3.与CPU接口采用5条位控制总线和8位并行数据总线输入输出，可适配Intel8080时序或者M6800时序；

4.内部有显示数据锁存器；

5.简单的操作指令，每个指令为一个寄存器，写入数值即相当于指令输入。

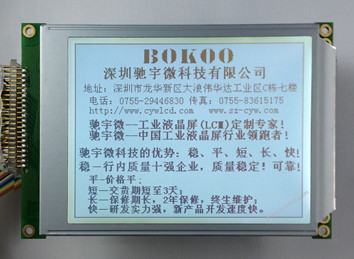

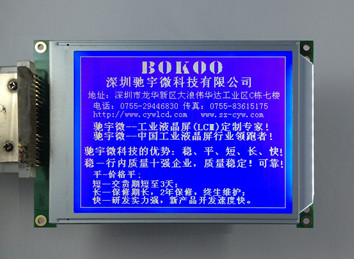

三、CYW-B320240M显示效果图

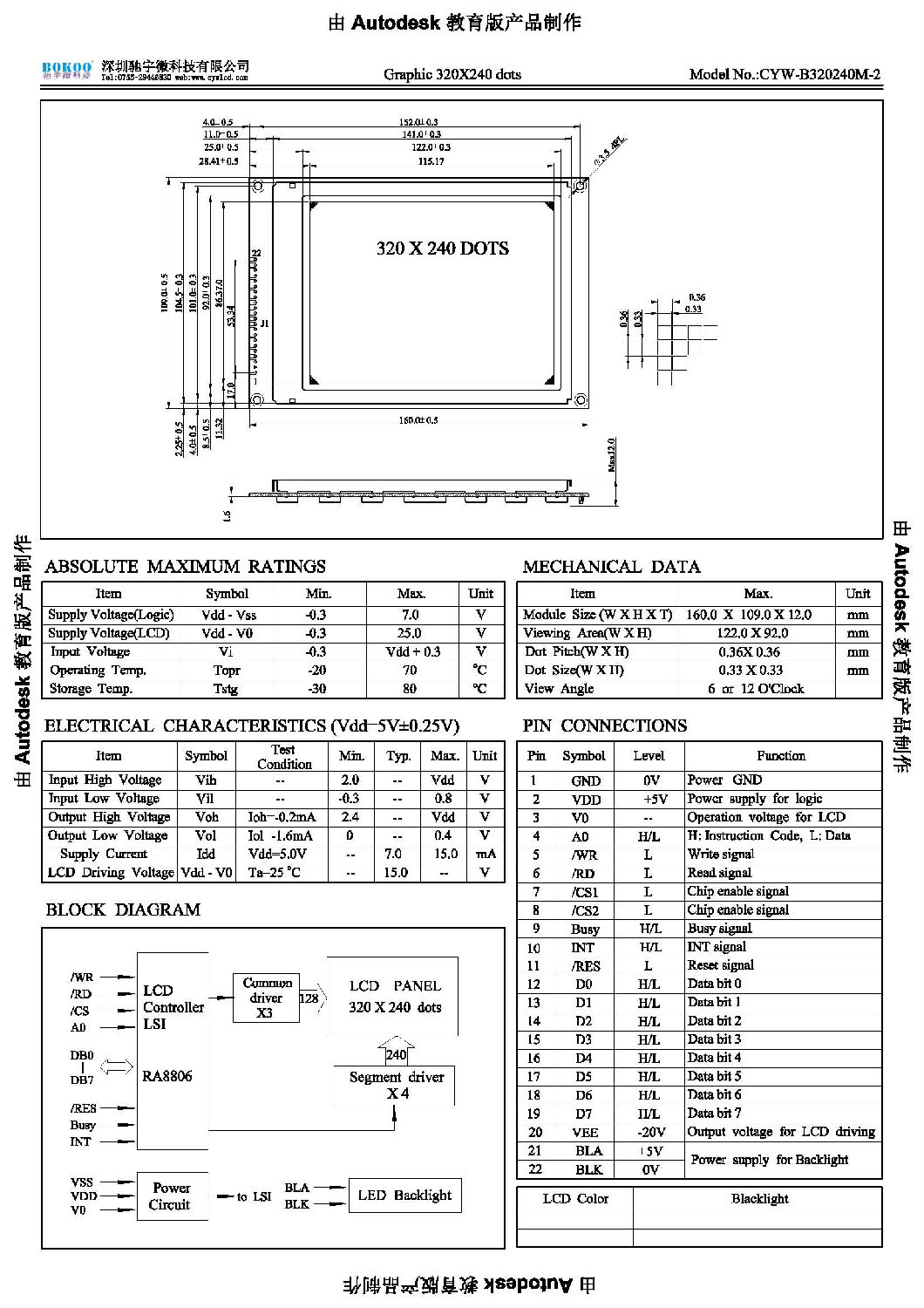

四、CYW-B320240M尺寸图及接口定义图
