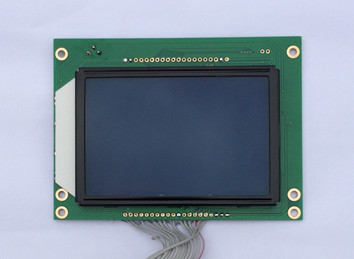

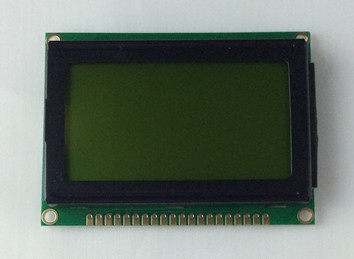

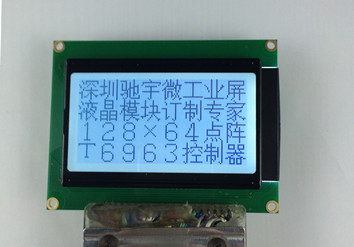

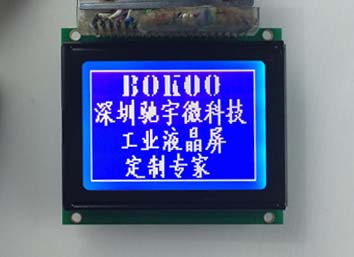

1

DB7

H/L

数据线

2

DB6

H/L

数据线

3

DB5

H/L

数据线

4

DB4

H/L

数据线

5

DB3

H/L

数据线

6

DB2

H/L

数据线

7

DB1

H/L

数据线

8

DB0

H/L

数据线

9

E

H/L

R/W=“L”，E信号下降沿锁存DB7∽DB0

R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0

10

R/W

H/L

R/W=“H”，E=“H”数据被读到DB7∽DB0

R/W=“L”，E=“H→L”数据被写到IR或DR

11

D/I

H/L

D/I=“H”，表示DB7∽DB0为显示数据

D/I=“L”，表示DB7∽DB0为显示指令数据

12

V0

-9.0V

液晶显示器驱动电压

13

VDD

5.0V

电源电压

14

VSS

0

电源地

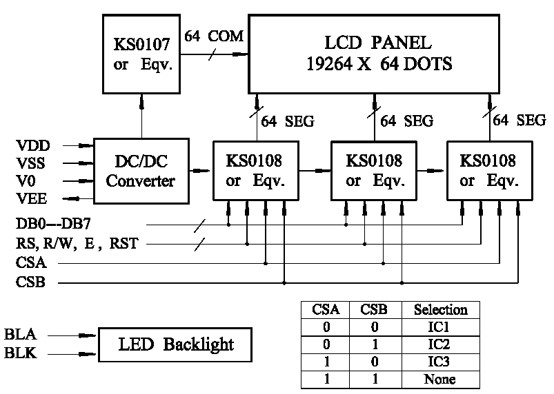

15

CSA

L

选择IC1，即（左）64列

16

CSB

L

选择IC2，即（中）64列

17

VEE

-10V

LCD驱动负电压

18

RESET

L

复位控制信号，RST=0有效

19

LED+

+5.0V

LED背光板电源

20

LED-

0V
