不带字库12864液晶模块使用说明书

一、CYW-B12864G液晶模块概述

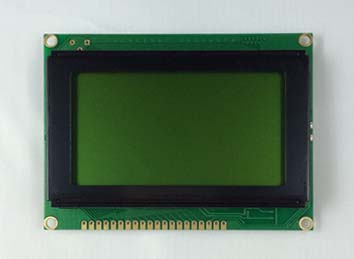

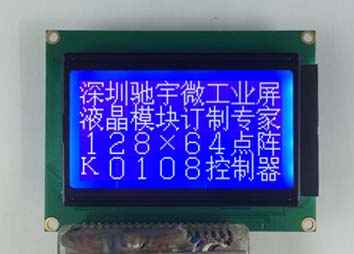

1、CYW-B12864G液晶模块是由128*64个点组成,可以显示汉字、图形和字符,具有8位标准数据总线并行输入,6条控制线及电源线,控制用KS0108及兼容IC。

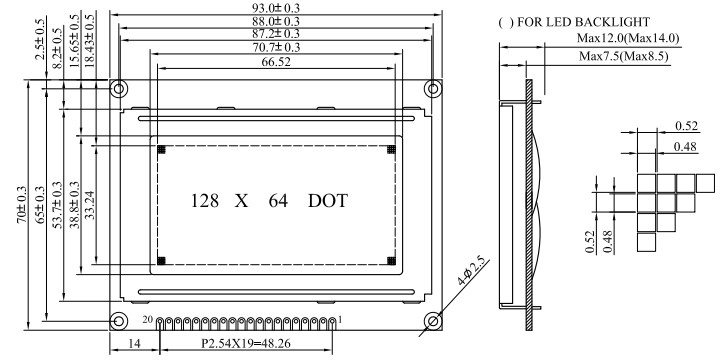

2、CYW-B12864G液晶模块结构尺寸




备注:外形尺寸可以根据需求定制。


二、工作范围

1、逻辑工作电压:4.5~5.5V

2、GND电源地线:0V

3、LCD驱动电压:0~10V

4、工作温度:-20~70℃

5、储存温度:-30~80℃

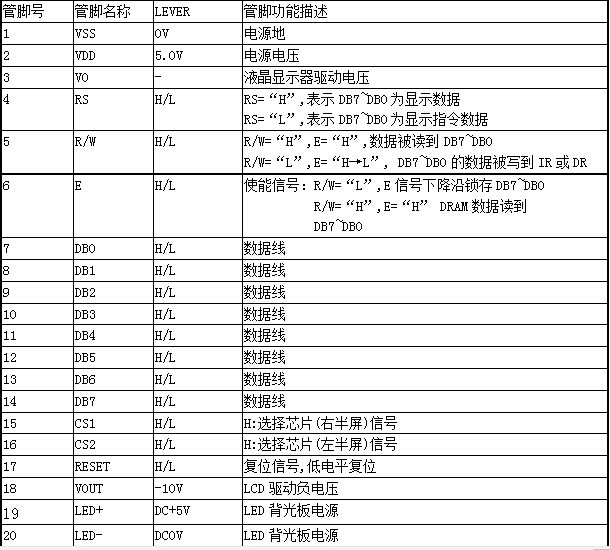

三、CYW-B12864G液晶模块接口说明

三、CYW-B12864G液晶模块指令说明

指令表

1、显示开关设置

2、设置显示起始行

前面在Z地址计数器一节已经描述了显示起始行是由Z地址计数器控制的。A5~A0  6位地址自动送入Z地址计数器,起始行的地址可以是0~63的任意一行。

例如:

选择A5~A0是62,则起始行与DDRAM行的对应关系如下:

DDRAM 行:62 63  0  1  2  3 ·················  28 29

屏幕显示行: 1  2  3   4  5  6·················  31 32

3、设置页地址



 所谓页地址就是DDRAM的行地址,8行为一页,模块共64行即8页,A2~A0表示0~7页。读写数据对地址没有影响,页地址由本指令或RST信号改变复位后页地址为0。页地址与DDRAM的对应关系见DDRAM地址表。


3、设置Y地址



此指令的作用是将A5~A0送入Y地址计数器,作为DDRAM的Y地址指针。在对DDRA M进行读写操作后,Y地址指针自动加1,指向下一个DDRAM单元。
