用 ST7920驱动的中文字库液晶模块与MCU接法示范

文章出处:责任编辑:查看手机网址
扫一扫!用 ST7920驱动的中文字库液晶模块与MCU接法示范扫一扫!
人气:-发表时间:2017-05-10 09:22【

用 ST7920驱动的中文字库液晶模块与MCU接法示范

对于我们常用的中文字库液晶模块来说,如果选择驰宇微的用 ST7920驱动的中文字库液晶模块,

它如何与MCU对接呢?

 ST7920 与 MCU 的接口



名称型态电平功能描述

并口串口

VCCI-模块电源输入(未注明为 5V)

GNDI-电源地

V0I-对比度调节端

VEEI-液晶驱动电压(或名 Vout)  *

PSBIH/L并口/串口选择:H  并口;L  串口**

RSTIH/L复位信号,低有效

RS(CS)IH/L寄存器选择端:  H  数据;L  指令片选,低有效

R/W(SID)IH/L读/写选择端:H  读;L  写串行数据线

E(SCLK)IH/L使能信号串行时钟输入

DB0-DB3I/OH/L数据总线低四位空接

DB4-DB7I/OH/L数据总线高四位,4 位并口时空接空接

AI-背光正(或名 LEDA、BLA)

KI-背光负  (或名 LEDK、BLK)




2.   电气特性:(测试条件  Ta=25,Vdd=5.0±10%)


1)输入高电平(Vih):0.7Vdd~Vdd

2)输入低电平(Vil):  0.6Vmax

3)输出高电平(Voh):  0.8Vdd~Vdd

4)输出低电平(Vol):  0.4Vmax

5)模块工作电流:1.14~1.18mA  (不含背光)

6)侧白光工作电流:--



3.   驰宇微 ST7920 系列产品接口表:

12232M12232F12232FB-112832B12864D12864H-316032A12864D19264M

1VCCVSSVDDV0VSSVSSVSSVSSVSS

2VDDVDDVSSVRVDDVDDVDDVDDVDD

3V0V0NCGNDNCNC/VOV0V0V0

4RSRSCSVDDRS/CSRS/CSRSRS/RST

5R/WR/WSIDNCRW/SIDRW/SIDR/WR/WRS

6EESCLKRS/CSE/SIDE/SIDEER/W

7DB0DB0-RW/SIDDB0DB0DB0DB0E1

8DB1DB1-E/SIDDB1DB1DB1DB1E2

9DB2DB2-DB0DB2DB2DB2DB2DB0

10DB3DB3-DB1DB3DB3DB3DB3DB1

11DB4DB4-DB2DB4DB4DB4DB4DB2

12DB5DB5-DB3DB5DB5DB5DB5DB3

13DB6DB6-DB4DB6DB6DB6DB6DB4

14DB7DB7-DB5DB7DB7DB7DB7DB5

15LEDALEDA-DB6PSBPSBPSBLEDADB6

16LEDKLEDK-DB7NCNCNCLEDKDB7

17---PSBRSTRSTRST-PSB

18---RSTNCNCNC-LEDA

19---LEDALEDALEDALEDA-LEDK

20---LEDKLEDKLEDKLEDK-NC




* NC 为空脚


4.   LCD 驱动电压即对比度调节电路



ST7920 内带倍压电路,生成 2 倍于 VCC  的电压。倍压通过  Vout  脚引出, 通过电位器调节后,从 V0 引回模块用来驱动 LCD。直接驱动 LCD 的是 V0,

V0 电压越高,对比度越深。通过调节电位器来调节 V0 值以改变对比度。 某些模块没有 Vout 脚。Vout 电压直接通过降压处理供给 V0。对比度已经锁

定。如果一定要调节对比度,可以通过 V0 对地接一可调电阻,拉低 V0 值。 特别提出 12864 的 LCD 驱动电压为 5V,部分产品没有配置倍压电路,

而是 V0 直接接 VCC,用作 LCD 驱动,对比度不可调。




VOUT33

CAP3M34

CAP1P35

CAP1M37

CAP2P38

CAP2M39

+

4.7uF



+

4.7uFV0



ST7920


VOUT




20K










5.   PSB 电路



PSB  接高时选择并口,接低时选择串口。模块上一般都有跳线方式将  PSB 接高或接低,用户可以不再处理 PSB 脚(用户事先需声明是用并口还是串口)。 也可以选择不在模块上处理,而由客户自己选择并口还是串口。

特别说明:12232-9 没有将 PSB 引出,只能在模块上处理;

16032A 模块上不可处理 PSB 脚,只能由用户自己处理。


6.   原理简图

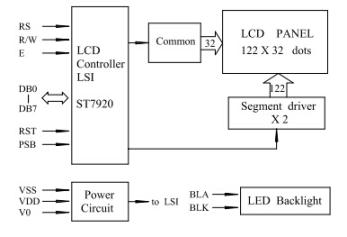

1)122×32M 系列原理简图

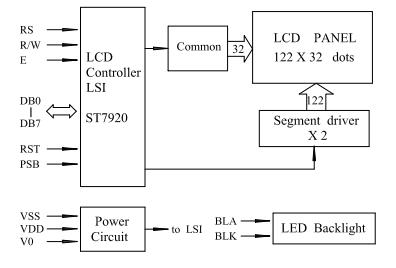

2)122×32F 系列原理简图

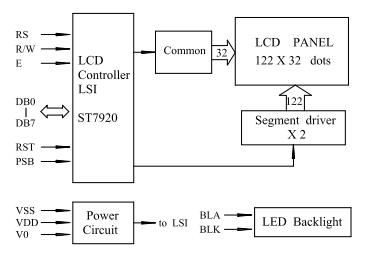

3)122×32FB-1 系列原理简图

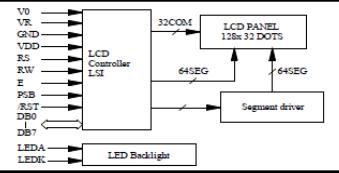

4)128×32B 系列原理简图

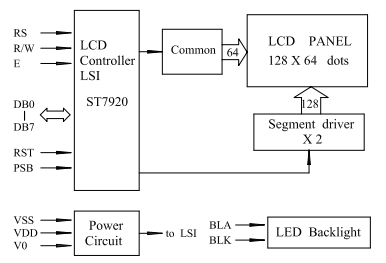

5)128×64D 系列原理简图


6)128×64H-3 系列原理简图

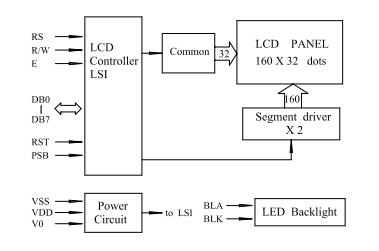

7)160 x 32A 系列原理简图

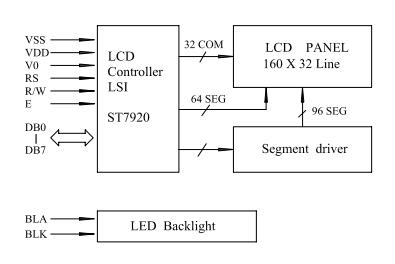

8)160 x 32D 系列原理简图

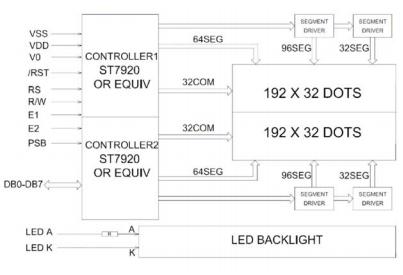

9)192 x 64M 系列原理简图

以上都是驰宇微液晶屏的硬件接口,如需要具体的尺寸,请来电咨询0755-29446830


更多关于LCD液晶屏的知识请加微信:13640934827或浏览官网:www.cywlcd.com
