12864液晶屏如何用串口连接？

中文字库12864液晶屏都可以使用串口和并口，并且是使用的同一个接口，只是串口只使用1、2、3 3个信号脚而已。目前市面上一般都是通过选择不同的时序来实现串口。以我司CYW-B12864H-3为例，来了解下接串口的时候需要接哪几个脚。

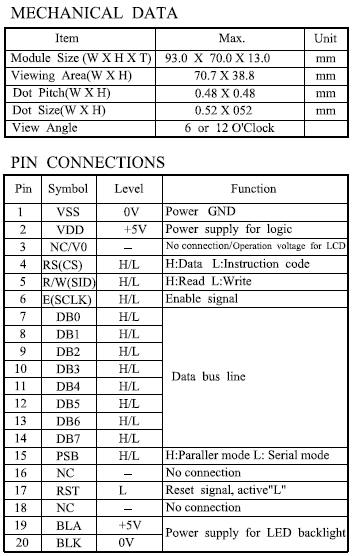

CYW-B12864H-3是内置中文字库的点阵液晶模块，所用的芯片是ST7920，接口定义如下：

12864液晶屏串口需要接1、2电源正负极，还需要接4、5、6，,然后15 PSB接地，

19、20是背光的两个脚。用ST7920控制器的lcd液晶屏使用串口的时候，差不多都是这样接。
