驰宇微中文字库12864源代码例程

文章出处：责任编辑：查看手机网址

扫一扫!

扫一扫!

人气：-发表时间：2015-08-29 19:24【大中小】

章出处：http://www.cywlcd.com/版权归深圳驰宇微科技所有 qq驰宇微液晶屏： 2355433581

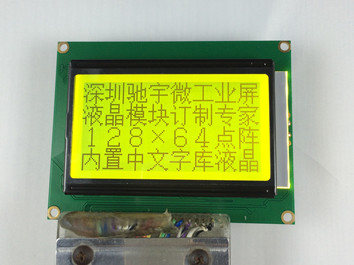

驰宇微中文字库12864是一款内置3000多个常用汉字的模块,可以极大地减少工程师编写中文的工作,适合需要显示比较多的汉字的情况. 亮点就是支持中英文混合输出.

产品名称：	驰宇微 LCD图形点阵液晶屏
产品型号：	CYW-B12864G
使用范围：	仪器仪表、医疗设备、电力设备、通讯设备、安防设备、数控设备、家用电器、工业控制、税控机、IC卡设备等
详情参数：
液晶屏点阵数：	128*64	液晶屏外形尺寸:	93mm×70mm
控制器 :	KS0108 or SBN0064	液晶屏视域尺寸：	70.7mmx38.8mm
液晶屏规格：	STN or FSTN	点间距：	0.52×0.52mm
液晶屏视角：	6点和12点方向	液晶屏类别：	LCD图形点阵型
背光：	高亮LED背光	工作电压：	3.3V & 5V
颜色：	灰膜、黑膜、黄绿膜、蓝膜	接口类型：	并口
注明：可根据应用要求设计结构尺寸和接口定义，欢迎订制！

代码没啥好说,我尽量多写了注释,播放动画也很流畅的

C代码

1. #ifndef _LCD12864_H

2. #define _LCD12864_H

3. #include "my51.h"

5. #define LCD_dataBus P0 //总线

6. sbit LCD_EN = P3^4; //使能控制

7. sbit LCD_RS = P3^5; //数据_命令选择端

8. sbit LCD_RW = P3^6; //读写控制

9. sbit LCD_PSB= P3^7; //串并选择,H并行,L串行

10.

11.

12. extern bool bShowPicFlag; //绘图时图像显示控制(仅控制GDRAM)

13.

14. /*************************基本功能函数*********************************************/

15. extern void LCD12864_init(); //初始化,必须置顶调用

16. extern void LCD12864_setPos(u8 row, u8 cols); //设置光标位置

17. extern void LCD12864_writeByte(u8 dat); //写一个字节

18. extern void LCD12864_writeCmd(u8 cmd); //写指令

19. extern u8 LCD12864_readByte(); //读一个字节ram

20. extern u8 LCD12864_readIR(); //读暂存器

21. extern bool LCD12864_isBusy(); //判忙

22.

23. /*************************调用基本字库显示文字**************************************/

24. //独创支持全角半角字符及中英混合的字符串,或字符串的子串,起始行号row(0-3)和列坐标cols(0-15),写满屏幕为止

25. //行号4-7行是滚动区

26. extern void LCD12864_writeData(u8 row, u8 cols,u8* pBuf,u8 dataSize);//写一堆数据

27. extern void LCD12864_earseSomeDDRam(u8 row,u8 cols,u8 dataSize); //擦除N字节DDRam

28.

29. /*************************用户自定义图标字体****************************************/

30. extern void LCD12864_writeCGRAM(u8 userRamNum,u8* pCGRAM_userCode); //写自定义图标字体

31. extern void LCD12864_showCGRAM(u8 row,u8 cols,u8 num) ; //显示自定义图标字体,row(0-3),cols(0-15)

32. extern void LCD12864_clearCGRAM(u8 CGRAM_groupNum) ; //CGRAM清零(初始化也可清0)

33.

34. /*************************图像显示功能函数**********************************************/

35. extern void LCD12864_showGDRAM(bool bShowImage); //GDRAM绘图显示开关

36. extern void LCD12864_clearGDRAM(); //液晶整个可视区的GDRAM快速清0

37. //前4参数:起始点x(0-7)位址,y(0-63)坐标,要显示的宽度(1-128)和高度(1-64)[可显示从图像左上角开始的部分区域]

38. //后4参数:图像代码地址,图像本身的宽度(1-128)和高度(1-64), 反白(true反白,false不反白)

39. //画图填充GDRAM ,注:显示的区域或者图像本身宽度必须是8的倍数

40. extern u8 LCD12864_drawGDRAM(u8 x,u8 y,u8 width,u8 height,u8 *pImageCode,u8 imageWidth,u8 imageHight,bool bReverse);

41. extern void LCD12864_drawDot(u8 x,u8 y,u8 flag); //打点,x(0-127),y(0-63),flag(0正常,1反白,2清0)

42. extern bool LCD12864_drawXYLine(u8 x1, u8 y1,u8 x2, u8 y2,u8 flag); //画水平或垂直直线

43. extern void LCD12864_drawAnyLine(u8 x1, u8 y1,u8 x2, u8 y2,u8 flag) ; //画任意直线

44. extern void LCD12864_drawRectangle(u8 x,u8 y ,u8 width,u8 height,u8 flag);//画矩形

45. extern void LCD12864_drawFillRect(u8 x,u8 y, u8 width,u8 hight,u8 flag); //填充矩形,可对矩形区反白或清0

46. extern void LCD12864_drawVerticalSquare(u8 x,u8 y,u8 r,u8 flag) ; //画站立的正方形

47. extern void LCD12864_drawCircle(u8 x0,u8 y0,u8 r,u8 flag); //画圆

48.

49. //打点法全屏画图有点慢了,打点法反白矩形区还可以,建议矩形范围小一些,不然比较慢

50. //打点法效果最好,因为文字的矩形区比较小,速度很快

51. //不过绘图法反白文字效率高,flash空间充裕的建议用绘图法

52.

53. /***************************全屏滚动*******************************************/

54. //需要滚动时,用LCD12864_writeScrollData()函数,参数和LCD12864_writeData()一样

55. extern void LCD12864_writeScrollData(u8 row,u8 cols,u8* pBuf,u8 dataSize);//写数据 (滚动模式)

56. extern void LCD12864_setScrollPos(u8 row, u8 cols); //设置滚动模式的坐标

57. extern void LCD12864_showScrollCGRAM(u8 row,u8 cols,u8 CGRAM_groupNum);//用于CGRAM滚动显示前执行

58. extern void LCD12864_startScroll(u8 scrollNum,u16 delay_ms); //滚动开始

59. #endif

#ifndef _LCD12864_H

#define _LCD12864_H

#include "my51.h"

#define LCD_dataBus P0 //总线

sbit LCD_EN = P3^4; //使能控制

sbit LCD_RS = P3^5; //数据_命令选择端

sbit LCD_RW = P3^6; //读写控制

sbit LCD_PSB= P3^7; //串并选择,H并行,L串行

extern void LCD12864_init(); //初始化,必须置顶调用

//设置光标位置

//写一个字节

//写指令

extern u8 LCD12864_readByte(); //读一个字节ram

extern u8 LCD12864_readIR(); //读暂存器

extern bool LCD12864_isBusy(); //判忙

//行号4-7行是滚动区

//擦除N字节DDRam

//GDRAM绘图显示开关

extern void LCD12864_clearGDRAM();

//画图填充GDRAM

//画水平或垂直直线

//画任意直线

; //画站立的正方形

//画圆

//设置滚动模式的坐标

#endif

C代码

1. #include "lcd12864.h"

2. //图像与文字,图像与用户图标,像素重合时是异或关系

3. //文字与用户图标是覆盖关系

4. bool bShowPicFlag=false; //绘图时图像显示控制

6. /*

7. u8 LCD12864_table[]={"123456789"};

8. */

10. void LCD12864_drawFillRect(u8 x,u8 y, u8 width,u8 hight,u8 flag)//填充任意位置的整个矩形

11. {//矩形起始坐标x(0-127),y(0-63),宽(1-128)高(1-64),flag有3种值,0正常填充,1反色,2清0

12. u8 i=0;

13. u8 j=0;

14. if(0==width||0==hight) //矩形宽度或高度为0时返回

15. {

16. return ;

17. }

18. if( (x+width>128 ||(y+hight)>64) )

19. {

20. led2=0;

21. return;

22. }

23. for(j=0;j<hight;j++)

24. {

25. for(i=0;i<width;i++)

26. {

27. LCD12864_drawDot(x+i, y+j,flag);

28. }

29. }

30. }

31.

32.

33. void LCD12864_drawRectangle(u8 x,u8 y, u8 width,u8 hight,u8 flag)//画矩形

34. { //矩形起始坐标x(0-127),y(0-63),宽度(1-128)和高度(1-64) flag有3种值,0正常写1,1反色,2清0

35. if(0==width||0==hight) //矩形宽度或高度为0时返回

36. {

37. return ;

38. }

39. width--;hight--;

40. LCD12864_drawXYLine(x, y,x+width, y, flag);

41. LCD12864_drawXYLine(x+width, y,x+width, y+hight, flag);

42. LCD12864_drawXYLine(x, y,x, y+hight, flag);

43. LCD12864_drawXYLine(x, y+hight,x+width, y+hight, flag);

44. }

45.

46. bool LCD12864_drawXYLine(u8 x1,u8 y1, u8 x2, u8 y2, u8 flag)//画水平或垂直直线

47. { //起始点坐标和终点坐标,x(0-127),y(0-63), flag有3种值,0正常写1,1反色,2清0

48. u8 n=0;

49. if(flag>2|| x1>127||x2>127||y1>63||y2>63)

50. {

51. return false;

52. }

53.

54. if(x1==x2)

55. {

56. for(n=0;n<abs(y2-y1)+1;n++)

57. {

58. LCD12864_drawDot( x1,y1+(y2>=y1?n:-n) ,flag);

59. }

60. }

61.

62. if(y1==y2)

63. {

64. for(n=0;n<abs(x2-x1)+1;n++)

65. {

66. LCD12864_drawDot(x1+(x2>=x1?n:-n),y1,flag) ;

67. }

68. }

69. return true;

70. }

71.

72. void LCD12864_drawCircle(u8 x0,u8 y0,u8 r,u8 flag)

73. {

74. s8 a,b;

75. s8 di;

76. if(r>31 ||r==0) return; //参数过滤，次液晶显示的最大圆半径为31

77. a=0;

78. b=r;

79. di=3-2*r; //判断下个点位置的标志

80. while(a<=b)

81. {

82. LCD12864_drawDot(x0-b,y0-a,flag); //3

83. LCD12864_drawDot(x0+b,y0-a,flag); //0

84. LCD12864_drawDot(x0-a,y0+b,flag); //1

85. LCD12864_drawDot(x0-b,y0-a,flag); //7

86. LCD12864_drawDot(x0-a,y0-b,flag); //2

87. LCD12864_drawDot(x0+b,y0+a,flag); //4

88. LCD12864_drawDot(x0+a,y0-b,flag); //5

89. LCD12864_drawDot(x0+a,y0+b,flag); //6

90. LCD12864_drawDot(x0-b,y0+a,flag);

91. a++;

92. //使用Bresenham算法画圆

93. if(di<0)

94. di +=4*a+6;

95. else

96. {

97. di +=10+4*(a-b);

98. b--;

99. }

100. LCD12864_drawDot(x0+a,y0+b,flag);

101. }

102. }

103.

104.

105. void LCD12864_drawVerticalSquare(u8 x,u8 y,u8 r,u8 flag) //画站立的正方形

106. {

107. u8 a,b;

108. float c=0;

109. a = 0;

110. b = r;

111. c = 3 - 2*r;

112. while(a < b)

113. {

114. LCD12864_drawDot(x+a,y+b,flag);

115. LCD12864_drawDot(x-a,y+b,flag);

116. LCD12864_drawDot(x+a,y-b,flag);

117. LCD12864_drawDot(x-a,y-b,flag);

118.

119. LCD12864_drawDot(x+b,y+a,flag);

120. LCD12864_drawDot(x-b,y+a,flag);

121. LCD12864_drawDot(x+b,y-a,flag);

122. LCD12864_drawDot(x-b,y-a,flag);

123.

124. if(c < 0)

125. {

126. c = c+4*a + 6;

127. }

128. else

129. {

130. c= c + 4*(a - b) + 10;

131. b-=1;

132. }

133. a = a + 1; //控制打点间隔

134.

135. }

136. if(a == b)

137. {

138. LCD12864_drawDot(x+a,y+b,flag);

139. LCD12864_drawDot(x-a,y+b,flag);

140. LCD12864_drawDot(x+a,y-b,flag);

141. LCD12864_drawDot(x-a,y+b,flag);

142.

143. LCD12864_drawDot(x+b,y+a,flag);

144. LCD12864_drawDot(x-b,y+a,flag);

145. LCD12864_drawDot(x+b,y-a,flag);

146. LCD12864_drawDot(x-b,y-a,flag);

147. }

148. }

149.

150.

151. void LCD12864_drawAnyLine(u8 StartX, u8 StartY,u8 EndX, u8 EndY, u8 flag) //画任意直线

152. {

153. u8 t, distance ; /*根据屏幕大小改变变量类型(如改为int型)*/

154. s16 x = 0 , y = 0 ;

155. s8 incx, incy, dx, dy ;

156. if((StartX==EndX) ||(StartY==EndY))

157. {

158. LCD12864_drawXYLine(StartX,StartY,EndX,EndY,flag);

159. return;

160. }

161.

162. dx = EndX - StartX ;

163. dy = EndY - StartY ;

164. incx = dx > 0 ?1:-1;

165. incy = dy > 0 ?1:-1;

166.

167. dx = abs( dx );

168. dy = abs( dy );

169. if( dx > dy )

170. {

171. distance = dx ;

172. }

173. else

174. {

175. distance = dy ;

176. }

177. LCD12864_drawDot( StartX, StartY, flag ) ; //反白补点

178. for( t = 0 ; t <= distance+1 ; t++ )

179. {

180. LCD12864_drawDot( StartX, StartY, flag ) ;

181. x += dx ;

182. y += dy ;

183. if( x > distance )

184. {

185. x -= distance ;

186. StartX += incx ;

187. }

188. if( y > distance )

189. {

190. y -= distance ;

191. StartY += incy ;

192. }

193. }

194. }

195.

196. void LCD12864_drawDot(u8 x, u8 y,u8 flag) //画点,0打点,1反色,2清0

197. { //x(0-127),y(0-63),flag有3种值,0正常写1,1反色,2清0

198. u8 x_word=0; //水平(0-127)个像素中的哪个字,一字16位

199. u8 x_mode=0; //取余

200. u8 y_part=0;

201. u8 y_bit=0;

202. u8 tempH=0;

203. u8 tempL=0;

204. x_word=x>>4; //在哪一个字(0-7) ,x_word=x/16

205. x_mode=x&0x0f; //在该字的哪一位 ,x_mode= x%16

206. y_part=y>>5; //在哪个屏0或1 ,y_part=y/32

207. y_bit= y&0x1f; //垂直方向,y_bit范围(0-31),y_bit=y%32

208. bShowPicFlag?LCD12864_writeCmd(0x36):LCD12864_writeCmd(0x34);

209. LCD12864_writeCmd(0x80+y_bit); //垂直坐标

210. LCD12864_writeCmd(0x80+8*y_part+x_word); //水平位址

211.

212. LCD12864_readByte();

213. tempH=LCD12864_readByte(); //先将该字16位数据保存

214. tempL= LCD12864_readByte();

215.

216. LCD12864_writeCmd(0x80+y_bit); //重设地址,因为AC计数器变了

217. LCD12864_writeCmd(0x80+8*y_part+x_word); //水平位址

218. if(0==flag) //不反白,打1,

219. {

220. if(x_mode<8) //如果x_mode小于8,说明点应位于该字的左边高8位中

221. {

222. LCD12864_writeByte( tempH | bit(7- x_mode) );

223. //LCD12864_writeByte(tempL);

224. }

225. else

226. {

227. //LCD12864_writeByte(tempH);

228. LCD12864_readByte(); //让AC走半步

229. LCD12864_writeByte(tempL|bit(15-x_mode));

230. }

231. }

232. else if(1==flag) //反白,该点与原来的状态相反

233. {

234. if(x_mode<8) //如果x_mode小于8,说明点应位于该字的左边高8位中

235. {

236. if(tempH & bit(7- x_mode)) //原来是1

237. {

238. LCD12864_writeByte( tempH&~bit(7- x_mode) ); //写0

239. }

240. else //原来是0

241. {

242. LCD12864_writeByte( tempH | bit(7- x_mode) ); //写1

243. }

244.

245. }

246. else

247. {

248. LCD12864_readByte(); //让AC走半字

249. if(tempL& bit(15-x_mode)) //原来是1的写0

250. {

251.

252. LCD12864_writeByte(tempL&~bit(15-x_mode)); //写0

253. }

254. else

255. {

256. LCD12864_writeByte(tempL|bit(15-x_mode)); //写0

257. }

258.

259. }

260. }

261. else if(2==flag) //清0

262. {

263. if(x_mode<8) //如果x_mode小于8,说明点应位于该字的左边高8位中

264. {

265. LCD12864_writeByte( tempH&~bit(7- x_mode) );

266. }

267. else

268. {

269. LCD12864_readByte(); //让AC走半字

270. LCD12864_writeByte(tempL&~bit(15-x_mode));

271. }

272. }

273. }

274.

275. void LCD12864_showGDRAM(bool bShowImage) //GDRAM图像显示开关

276. {

277. if(bShowImage) //开启显示

278. {

279. LCD12864_writeCmd(0x36);

280. LCD12864_writeCmd(0x30);

281. }

282. else //关闭显示

283. {

284. LCD12864_writeCmd(0x34);

285. LCD12864_writeCmd(0x30);

286. }

287. }

288.

289.

290. //填充GDRAM

291. u8 LCD12864_drawGDRAM(u8 x,u8 y,u8 width,u8 height,u8* pImageCode,u8 imageWidth,u8 imageHight,bool bReverse)

292. {//前4参数:起始点x(0-7)位址,y(0-63)坐标,要显示的宽度(1-128)和高度(1-64)[可显示从图像左上角开始的部分区域]

293. //后4参数:图像代码地址,图像本身的宽度(1-128)和高度(1-64), 反白(true反白,false不反白)

294. u8 i=0;

295. u8 j=0;

296. if( height > imageHight ) //检测显示高度,宽度不检测不会乱码

297. { //显示的高度不能超过图片本身高度

298. return 0x01; //也就是说可显示图像的部分区域(从图像左上角开始的部分区域)

299. }

300. width>>=3; //像素宽度转化为字节个数,所以width必须是8的整数倍

301. imageWidth>>=3; //像素宽度转化为字节个数,所以width必须是8的整数倍

302. if(bShowPicFlag)

303. {

304. LCD12864_writeCmd(0x36); //改写GDRAM时,开启绘图显示,可防止动画显示时闪动

305. }

306. else

307. {

308. LCD12864_writeCmd(0x34); //改写GDRAM时,关闭绘图显示

309. }

310.

311. for(j=0;j<height;j++) //写GDRAM

312. {

313. if(y+j>31) //地址变换

314. {

315. LCD12864_writeCmd(0x80+y+j-32); //垂直坐标

316. LCD12864_writeCmd(0x88+x); //水平位址

317. }

318. else

319. {

320. LCD12864_writeCmd(0x80+y+j);

321. LCD12864_writeCmd(0x80+x);

322. }

323. for(i=0;i<width;i++) //水平方向写数据,带反白控制

324. {

325. LCD12864_writeByte(bReverse?~pImageCode[imageWidth*j+i]:pImageCode[imageWidth*j+i]);

326. }

327. }

328. LCD12864_writeCmd(0x30);

329. return 0x02;

330. }

331.

332.

333. void LCD12864_clearGDRAM() //液晶可视区的绘图GDRAM清0

334. {

335. u8 j=0;

336. u8 i=0;

337. LCD12864_writeCmd(0x34); //扩展指令

338. for(j=0;j<64;j++) //垂直方向地址手动增加,当j=64时清整个GDram

339. { //我们只要清可视区的GDRAM就可以了

340. LCD12864_writeCmd(0x80+j); //y轴坐标

341. LCD12864_writeCmd(0x80); //x轴坐标

342. for(i=0;i<32;i++) //水平方向位址自动增加

343. {

344. LCD12864_writeByte(0x00);

345. }

346. }

347. LCD12864_writeCmd(0x30); //回到基本指令

348. }

349.

350.

351. /*--------------------------------CGRAM start----------------------------------------------*/

352. void LCD12864_clearCGRAM(u8 CGRAM_groupNum)//将用户自定义编码区CGRAM清0

353. { //参数一是CGRAM的4组用户空间组号码(0~3) ,参数二是用户自定义图表或汉字的编码

354. u8 i,addr=0;

355. bShowPicFlag?LCD12864_writeCmd(0x36):LCD12864_writeCmd(0x34);//扩展指令,绘图开关保持

356. LCD12864_writeCmd(0x02); //SR等于0,允许设置卷动地址

357. LCD12864_writeCmd(0x30); //恢复为8位并行,基本指令集

358. addr=(CGRAM_groupNum<<4)|0x40; //将CGRAM空间号转换为相应存储地址

359. LCD12864_writeCmd(addr); //定位到该位址(用户空间位址范围0x40-0x7F共128字节)

360. for(i=0;i<16;i++) //将用户自定义编码写入该16*16位元组空间

361. {

362. LCD12864_writeByte(0); //连续写2个字节共16位

363. LCD12864_writeByte(0);

364. }

365. }

366.

367. void LCD12864_writeScrollCGRAM(u8 CGRAM_groupNum, u8* pUserCode)//将用户自定义编码写入CGRAM

368. { //参数一是CGRAM的4组用户空间组号码(0~3) ,参数二是用户自定义图表或汉字的编码

369. u8 i,addr=0;

370. if(bShowPicFlag)

371. {

372. LCD12864_writeCmd(0x36); //开启绘图显示,可流畅播放动画

373. }

374. else

375. {

376. LCD12864_writeCmd(0x34); //默认关闭绘图显示

377. }

378. LCD12864_writeCmd(0x02); //SR等于0,允许设置卷动地址

379. LCD12864_writeCmd(0x30); //恢复为8位并行,基本指令集

380. addr=(CGRAM_groupNum<<4)|0x40; //将CGRAM空间号转换为相应存储地址

381. LCD12864_writeCmd(addr); //定位到该位址(用户空间位址范围0x40-0x7F共128字节)

382. for(i=0;i<16;i++) //将用户自定义编码写入该16*16位元组空间

383. {

384. LCD12864_writeByte(pUserCode[i*2]); //连续写2个字节共16位

385. LCD12864_writeByte(pUserCode[i*2+1]);

386. }

387. }

388.

389. void LCD12864_writeCGRAM(u8 CGRAM_groupNum, u8* pUserCode)//将用户自定义编码写入CGRAM

390. { //参数一是CGRAM的4组用户空间组号码(0~3) ,参数二是用户自定义图表或汉字的编码

391. u8 i,addr=0;

392. if(bShowPicFlag)

393. {

394. LCD12864_writeCmd(0x36); //开启绘图显示,可流畅播放动画

395. }

396. else

397. {

398. LCD12864_writeCmd(0x34); //默认关闭绘图显示

399. }

400. LCD12864_writeCmd(0x02); //SR等于0,允许设置卷动地址

401. LCD12864_writeCmd(0x30); //恢复为8位并行,基本指令集

402. addr=(CGRAM_groupNum<<4)|0x40; //将CGRAM空间号转换为相应存储地址

403. LCD12864_writeCmd(addr); //定位到该位址(用户空间位址范围0x40-0x7F共128字节)

404. for(i=0;i<16;i++) //将用户自定义编码写入该16*16位元组空间

405. {

406. LCD12864_writeByte(pUserCode[i*2]); //连续写2个字节共16位

407. LCD12864_writeByte(pUserCode[i*2+1]);

408. }

409. }

410.

411. void LCD12864_showScrollCGRAM(u8 row,u8 cols,u8 CGRAM_groupNum)//滚动CGRAM

412. { //row(0-3), cols(0-15)

413. //第三个参数是用户空间号码(0~3共4组空间号码),该号码乘2就是它所对应的[调用用户空间编码]

414. LCD12864_setScrollPos(row,cols);

415. LCD12864_writeByte(0x00);//4组用户空间的编码的高字节都固定为0,我猜这是为和E文ASCII码区分开

416. LCD12864_writeByte(CGRAM_groupNum*2); //对应编码00h,02h,04h,06h

417. LCD12864_showCGRAM(row,cols,CGRAM_groupNum);

418. }

419.

420. void LCD12864_showCGRAM(u8 row,u8 cols,u8 CGRAM_groupNum)//定位液晶光标,并显示自定义内容

421. {//row(0-3), cols(0-15)

422. //第三个参数是用户空间号码(0~3共4组空间号码),该号码乘2就是它所对应的[调用用户空间编码]

423. LCD12864_setPos(row,cols);

424. LCD12864_writeByte(0x00);//4组用户空间的编码的高字节都固定为0,我猜这是为和E文ASCII码区分开

425. LCD12864_writeByte(CGRAM_groupNum*2); //对应编码00h,02h,04h,06h

426. }

427. /*--------------------------------CGRAM end----------------------------------------------*/

428.

429. /*--------------------------------DDRAM start----------------------------------------------*/

430. void LCD12864_earseSomeDDRam(u8 row,u8 cols,u8 dataSize) //擦除N个字节DDRam

431. {//row(0-3),cols(0-15),如果起始地址是汉字的低字节,则会一同擦除汉字的高字节

432. LCD12864_setPos(row, cols); //定位

433. if(cols%2!=0) //如果从奇数列开始

434. {

435. LCD12864_readByte();//空读一次,让位址指针移动半字

436. if(LCD12864_readByte()>127) //检测高位是否是汉字码

437. {

438. LCD12864_setPos(row, cols); //是汉字码的话要擦除,不然要乱码

439. LCD12864_writeByte(' '); //其实是写空格,看不到了就等于擦除了

440. } //连续写2个0的话是乱码

441. }

442. while(dataSize--) //擦除

443. {

444. if(cols) //cols>0

445. {

446. if(0==cols%16) //如果一行满了

447. {

448. row++; //准备将光标移到下一行

449. cols=0; //列坐标置于行首

450. LCD12864_setPos(row, cols); //设置新光标

451. }

452. }

453. LCD12864_writeByte(' '); //其实是写空格,但为啥不写0呢

454. cols++; //因为0与是CGRAM重码了,写2个0会乱码的

455. }

456.

457. }

458.

459.

460. /*****************************************************************************************

461. pBuf如果用来修饰字符串,dataSize=strlen(pBuf);

462. pBuf如果是一个字符数组,dataSize=sizeof(pBuf);

463. strlen()虽然也可以用来计算字符数组长度,但遇到'\0'时就会返回,不会再计算后面的其他字符

464. 在VC中strlen()只能计算字符串长度,不能计算字符数组,否则编译出错

465. sizeof("你好5"),sizeof("你好56"),最终液晶光标位置是一样的,故不要用sizeof计算字符串

466. *****************************************************************************************/

467. void LCD12864_writeData(u8 row,u8 cols,u8* pBuf,u8 dataSize)//写数据

468. { //支持全角半角字符及中英混合的字符串,也可写入字符串的子串,(行坐标0~3,列坐标0~15)

469. u8 flag=0; //液晶低字节ram数据检测标志,0不检测

470. LCD12864_setPos(row, cols); //设置光标

471. if(cols%2!=0) //列号不为偶数(汉字在液晶上要偶对齐)

472. { //要让位址空移一个字节,执行下面这句读操作后,效果是达到了

473. LCD12864_readByte();//但AC值没变,我怀疑除了这个AC字型指针,另有一个标志位没公开)

474. flag=1; //此时需要检测液晶低位字节ram

475. } //因为高位字节现在可能是汉字码

476.

477. while(dataSize--) //循环处理目标字节流

478. {

479. if(0==cols%2) //偶对齐时,对于ram高字节

480. {

481. if(*pBuf>127) //如果写入ram的高字节是汉字码

482. {

483. flag=0; //下一次不要检测低字节,因为肯定是汉字了

484. }

485. else //如果高字节是半角字符

486. {

487. flag=1; //若在低字节ram写入汉字就乱码了,故检测

488. }

489. }

490.

491. if(cols%2!=0) //对于液晶低字节

492. {

493. if(flag) //如果要检测低字节

494. {

495. if(*pBuf>127) //如果低字节是汉字码

496. {

497. LCD12864_writeByte(0x20); //插入一个空格

498. cols++; //字节计数器++

499. flag=0; //清检测标志

500. }

501. }

502. }

503.

504. if(cols) //行尾检测

505. {

506. if(0==cols%16) //如果一行满了

507. {

508. row++; //准备将光标移到下一行

509. cols=0; //列坐标置于行首

510. LCD12864_setPos(row, cols); //设置新位址

511. }

512. }

513.

514. LCD12864_writeByte(*pBuf++); //终于可以写数据了

515. cols++; //列号累加

516. }

517. }

518.

519.

520. //滚屏模式的写数据函数

521. void LCD12864_writeScrollData(u8 row,u8 cols,u8* pBuf,u8 dataSize)//写数据,卷动模式

522. { //支持全角半角字符及中英混合的字符串,也可写入字符串的子串,(行坐标0~3,列坐标0~15)

523. u8 flag=0; //液晶低字节ram数据检测标志,0不检测

524. LCD12864_writeData(row,cols,pBuf,dataSize);

525. LCD12864_setScrollPos(row, cols); //设置光标

526. if(cols%2!=0) //列号不为偶数(汉字在液晶上要偶对齐)

527. { //要让位址空移一个字节,执行下面这句读操作后,效果是达到了

528. LCD12864_readByte();//但AC值没变,我怀疑除了这个AC字型指针,另有一个标志位没公开)

529. flag=1; //此时需要检测液晶低位字节ram

530. } //因为高位字节现在可能是汉字码

531.

532. while(dataSize--) //循环处理目标字节流

533. {

534. if(0==cols%2) //偶对齐时,对于ram高字节

535. {

536. if(*pBuf>127) //如果写入ram的高字节是汉字码

537. {

538. flag=0; //下一次不要检测低字节,因为肯定是汉字了

539. }

540. else //如果高字节是半角字符

541. {

542. flag=1; //若在低字节ram写入汉字就乱码了,故检测

543. }

544. }

545.

546. if(cols%2!=0) //对于液晶低字节

547. {

548. if(flag) //如果要检测低字节

549. {

550. if(*pBuf>127) //如果低字节是汉字码

551. {

552. LCD12864_writeByte(0x20); //插入一个空格

553. cols++; //字节计数器++

554. flag=0; //清检测标志

555. }

556. }

557. }

558.

559. if(cols) //行尾检测

560. {

561. if(0==cols%16) //如果一行满了

562. {

563. row++; //准备将光标移到下一行

564. cols=0; //列坐标置于行首

565. LCD12864_setScrollPos(row, cols); //设置新位址

566. }

567. }

568.

569. LCD12864_writeByte(*pBuf++); //终于可以写数据了

570. cols++; //列号累加

571. }

572. }

573.

574. void LCD12864_startScroll(u8 scrollNum,u16 delay_ms) //滚动

575. { //scrollNum建议值为64

576. u8 i;

577. LCD12864_writeCmd(0x34);

578. LCD12864_writeCmd(0x03);

579. for(i=0x40;i<0x40+scrollNum;i++)

580. {

581. LCD12864_writeCmd(i); //设置卷动地址

582. delayms(delay_ms); //实际使用时建议用定时器处理

583. }

584. LCD12864_writeCmd(0x40); //补滚一行

585. LCD12864_writeCmd(0x30);

586. }

587.

588. void LCD12864_setScrollPos(u8 row, u8 cols) //设置光标位置 ,卷动模式

589. { //row行坐标0~3

590. u8 newPos=0; //cols列坐标0~15

591. switch(row)

592. {

593. case 0:

594. {

595. row=0xa8;

596. }

597. break;

598. case 1:

599. {

600. row=0xb8;

601. }

602. break;

603. case 2:

604. {

605. row=0xa0;

606. }

607. break;

608. case 3:

609. {

610. row=0xb0;

611. }

612. break;

613. default: //如果需要检测行坐标范围,可在这里加代码

614. break;

615. }

616. newPos=row+cols/2; //液晶写指令坐标只能8级,我的函数中列坐标是16级的,支持半角全角混合

617. LCD12864_writeCmd(newPos);

618. }

619.

620.

621. void LCD12864_setPos(u8 row, u8 cols) //设置光标位置

622. { //row行坐标0~3

623. u8 newPos=0; //cols列坐标0~15

624. switch(row)

625. {

626. case 0:

627. {

628. row=0x80;

629. }

630. break;

631. case 1:

632. {

633. row=0x90;

634. }

635. break;

636. case 2:

637. {

638. row=0x88;

639. }

640. break;

641. case 3:

642. {

643. row=0x98;

644. }

645. break;

646. case 4:

647. {

648. row=0xa0;

649. }

650. break;

651. case 5:

652. {

653. row=0xb0;

654. }

655. break;

656. case 6:

657. {

658. row=0xa8;

659. }

660. break;

661. case 7:

662. {

663. row=0xb8;

664. }

665. break;

666.

667. default: //如果需要检测行坐标范围,可在这里加代码

668. break;

669. }

670. newPos=row+cols/2; //液晶写指令坐标只能8级,我的函数中列坐标是16级的,支持半角全角混合

671. LCD12864_writeCmd(newPos);

672. }

673. /*

674. void LCD12864_setPos(u8 row, u8 cols) //设置光标位置

675. { //row行坐标0~3

676. u8 newPos=0; //cols列坐标0~15

677. switch(row)

678. {

679. case 0:

680. {

681. row=0x80;

682. }

683. break;

684. case 1:

685. {

686. row=0x90;

687. }

688. break;

689. case 2:

690. {

691. row=0x88;

692. }

693. break;

694. case 3:

695. {

696. row=0x98;

697. }

698. break;

699. default: //如果需要检测行坐标范围,可在这里加代码

700. break;

701. }

702. newPos=row+cols/2; //液晶写指令坐标只能8级,我的函数中列坐标是16级的,支持半角全角混合

703. LCD12864_writeCmd(newPos);

704. }

705. */

706.

707.

708.

709. void LCD12864_init() //初始化

710. {

711. delayms(40); //rst由低到高后保持40ms以上,我们的rst接VCC

712. LCD_PSB= 1; //选择并口方式

713.

714. LCD12864_writeCmd( B(110000) ); //0x30,启用基本指令集

715. delayXus(15); //要求延时100us以上,(8+6x)*1.085=106us

716.

717. LCD12864_writeCmd( B(110000) ); //0x30,要求写2次该指令

718. delayXus(5); //要求延时37us以上,(8+6x)*1.085=41us

719.

720. LCD12864_writeCmd( B(1100) ); //0x0f,整体显示,游标,游标反白

721. delayXus(15); //要求延时100us以上

722.

723. LCD12864_writeCmd( B(0001) ); //0x01,清屏指令,整屏幕写满空格

724. delayms(10); //要求延时10ms以上

725.

726. LCD12864_writeCmd( B(110) ); //0x06,进入模式设置,游标自动指向下一位置,

727.

728. delayms(5); //手册上没说这里要延时,额,还是加上吧

729. }

730.

731.

732. void LCD12864_writeCmd(u8 cmd) //写指令

733. {

734. while(LCD12864_isBusy());

735. LCD_EN=0; //使能拉低

736. LCD_RW=0; //写

737. LCD_RS=0;_nop_(); //命令

738.

739. LCD_EN=1; //使能

740. LCD_dataBus=cmd; //送指令

741. _nop_();_nop_(); //稳定

742.

743. LCD_EN=0;_nop_(); //取走

744. }

745.

746. void LCD12864_writeByte(u8 dat) //写一个字节

747. {

748. while(LCD12864_isBusy());

749. LCD_EN=0; //使能先拉低

750. LCD_RW=0; //写

751. LCD_RS=1;_nop_(); //数据

752.

753. LCD_EN=1;

754. LCD_dataBus=dat;

755. _nop_();_nop_(); //延时大于1.5us

756.

757. LCD_EN=0;_nop_(); //下降沿取走数据

758. }

759.

760. u8 LCD12864_readByte() //读数据暂存器Data Register

761. { //用的时候要空操作一次

762. u8 temp=0;

763. while(LCD12864_isBusy());//忙检测

764. LCD_dataBus=0xff; //用总线读数据时必须先置为输入模式

765. LCD_EN=0; //使能线拉低

766. LCD_RW=1; //读

767. LCD_RS=1;_nop_(); //数据

768. LCD_EN=1;_nop_(); //使能

769. temp=LCD_dataBus; //取走数据

770.

771. _nop_();

772. LCD_EN=0; //使能恢复

773. return temp;

774. }

775.

776. bool LCD12864_isBusy() //检测液晶是否忙

777. {

778. if(LCD12864_readIR() & 0x80) //检测BF位

779. {

780. return TRUE; //忙

781. }

782. return FALSE; //不忙

783. }

784.

785. u8 LCD12864_readIR() //读指令暂存器Instruction Register

786. {

787. u8 temp=0;

788. LCD_EN=0; //使能准备

789. LCD_RW=1; //读

790. LCD_RS=0;_nop_(); //命令字

791. LCD_dataBus=0xff; //准备输入

792. LCD_EN=1;_nop_(); //使能

793. temp=LCD_dataBus; //提取数据

794.

795. _nop_();

796. LCD_EN=0; //使能拉低

797. return temp;

798. }

公司名称：深圳驰宇微科技有限公司

公司地址：深圳市宝安区龙华新区大浪街道华宁路伟华达工业区C栋七楼

公司电话：0755-29446830 13714036597

下一篇：CYW-B12864液晶显示模块使用使用注意事项上一篇：驰宇微液晶模组LCD12864中文资料之CYW-B12864H-3概述

此文关键字：点阵液晶屏断码屏液晶模组段码液晶屏深圳液晶屏厂

您的浏览历史

驰宇微中文字库12864源代码例程

相关资讯

推荐产品

最新产品

同类文章排行

最新资讯文章

您的浏览历史
