19264液晶模块和12864液晶屏能互用吗?

文章出处:驰宇微www.cywlcd.com责任编辑:驰宇微www.cywlcd.com查看手机网址
扫一扫!19264液晶模块和12864液晶屏能互用吗?扫一扫!
人气:-发表时间:2018-04-25 11:48【

19264液晶模块和12864液晶屏能互用吗?【驰宇微】



驰宇微的19264液晶模块12864液晶模块的理论上是可以互用的,但它有先决条件:

1-它的芯片要完全一样【不然程序要改动】

2-它的接口顺序要完全一样【排针的必须一样,排线的要跳线】

3-它的尺寸要一样【当然如果您是要改动大小就可以不看这一条了】

4-它的时序(电平)一致。

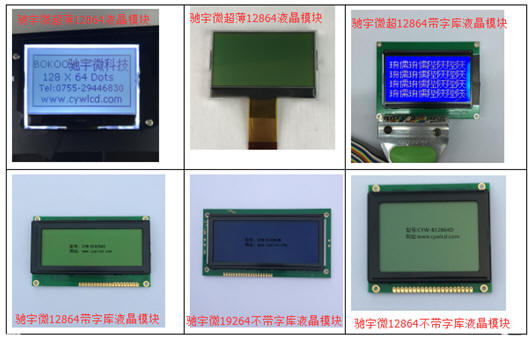

标准的19264的液晶模块,驰宇微分为3款,芯片分为2种,尺寸不一样。

如图所示:

CYW-B19264A

130.0×65.0

104.0×39.0

KS0108B or Eqv

CYW-B19264C

100.0×60.0

84.0×31.0

KS0108B or Eqv

CYW-B19264M带字库

130.0×65.0

104.0×39.0

ST7920

标准的12864液晶模块,驰宇微分为13款,芯片分为6种,尺寸不一样。外形也有所差别。

如图所示:

CYW-B12864A

113.0×65.0

73.4×38.8

KS0108B or Eqv

CYW-B12864B

78×70.0

62.0×44.0

KS0108B or Eqv

CYW-B12864C-5

78×70.0

62.0×44.0

KS0108B or Eqv(18PIN

CYW-B12864C

78×70.0

62.0×44.0

T6963C

CYW-B12864F

54.0×50.0

43.5×29.0

KS0108B or Eqv

CYW-B12864G

93.0×70.0

70.7×38.8

KS0108B or Eqv

CYW-B12864J

75.0×55.0

60.0×32.5

KS0108B or Eqv

CYW-B12864D带字库

78×70.0

62.0×44.0

ST7920

CYW-B12864H-3带字库

93.0×70.0

70.7×38.8

ST7920

CYW-G12864-305超薄

56.4×37.0

53.8×28.8

ST7567[最小订单3K]

CYW-G12864-309超薄

69.0×50.0

65.5×38.0

ST7565R[最小订单3K]

CYW-G12864-316超薄

33.5×30.5

30.5×23.0

ST7567[最小订单7K]

CYW-G12864-202带PCB

98.0×70.0

65.0×38.0

ST7566R[最小订单3K]
