液晶显示屏驱动板

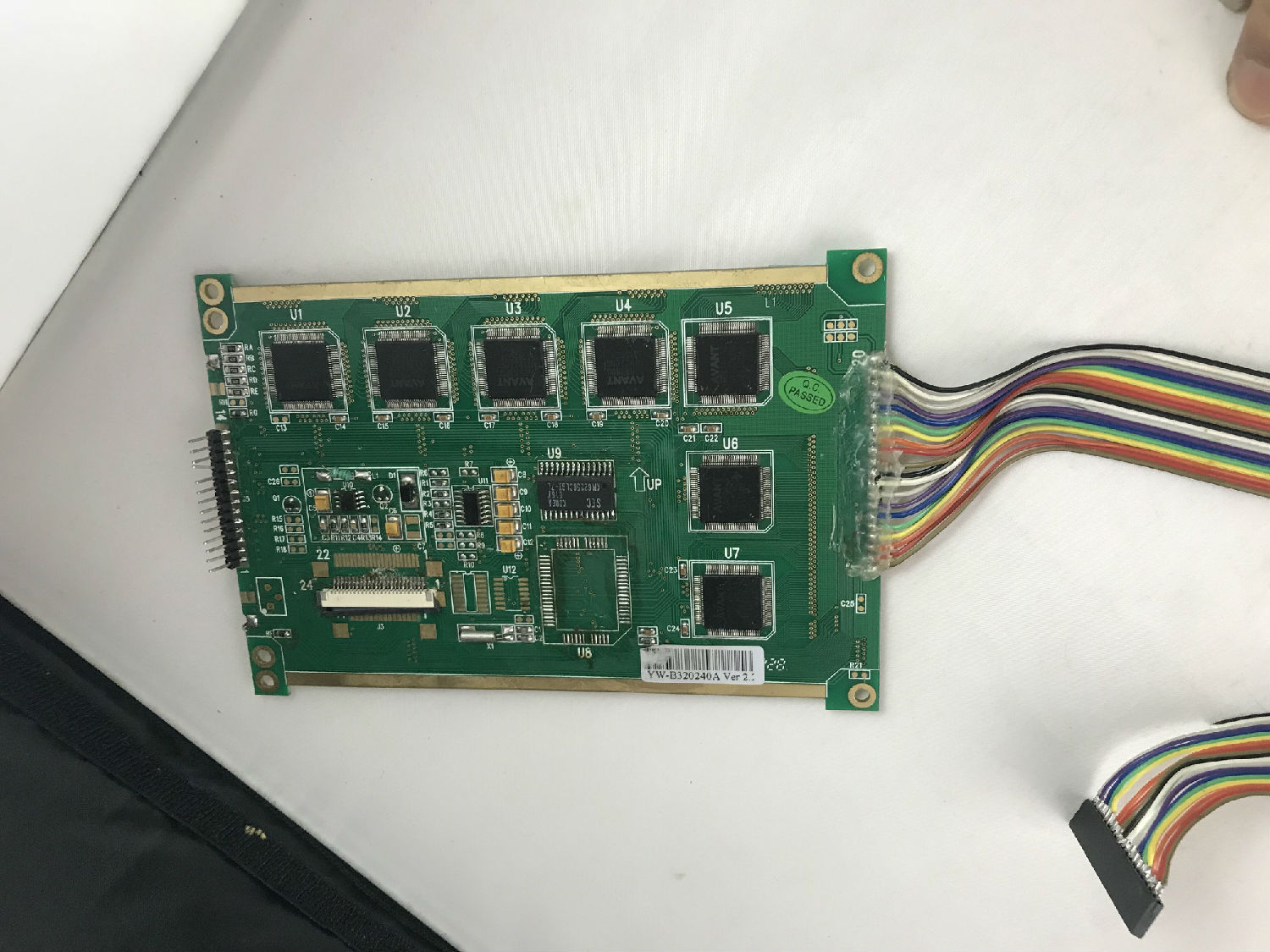

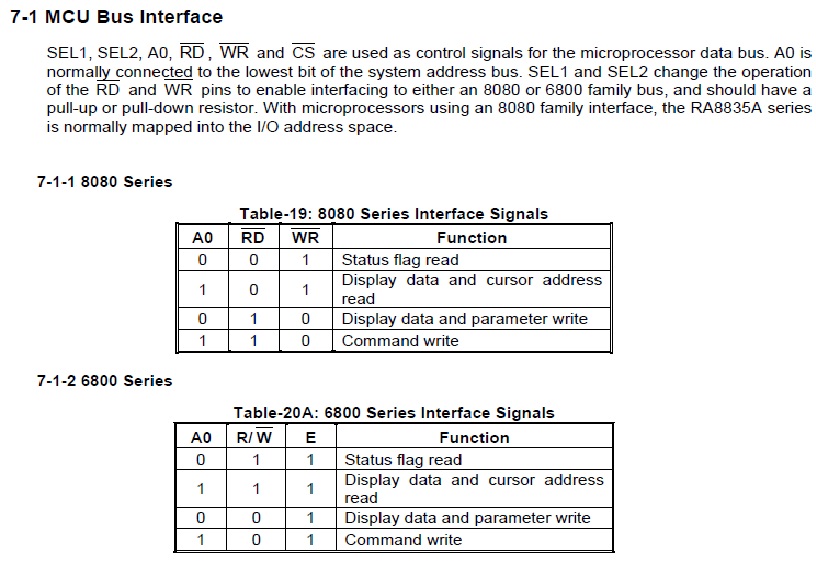

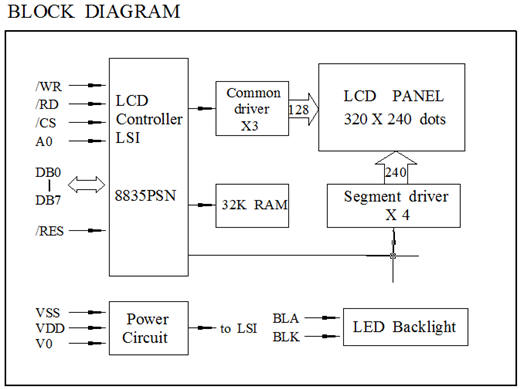

 驱动板是指液晶显示器整个小信号处理电路板,包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。一般来说,一块驱动板接通电源,配好屏线和OSD按键板,再接上高压板,就是一个完整的液晶显示器电路。通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。

  选配驱动板主要看驱动板的接口是否和待修显示器相符。下面通过对其接口的功 能解释,说明如何选定驱动板。

  1.屏线接口  屏线接口必须和液晶屏配合。

例如:





   LVDS接口引脚数在30个以下,数据线 名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK~、CK+、D3-、D3+等。如果是6位屏, 就没有D3-、D3+这一组信号c常见的有20 脚和30脚的接口,早期的10英寸~12英寸 的屏也有14脚接口的。
