LCM液晶模组的装配结构及连接方法

文章出处:责任编辑:查看手机网址
扫一扫!LCM液晶模组的装配结构及连接方法扫一扫!
人气:-发表时间:2015-08-07 09:02【

1. Lcm液晶模组的连接方式目前可分为以下几类:

导电橡胶连接

金属插脚连接

热压胶片连接

④直集成

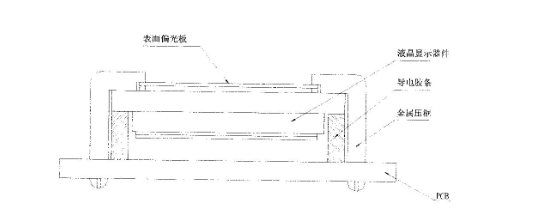

1. 1  LCM液晶模组导电橡胶连接的装配(如下图)

导电橡胶连接方式

这是一种可以称之为传统的普通连接方式液晶的外引线是 IT0导电膜不能焊接故可以使用导电橡胶连接必须用一结构件将 lcd与导电橡胶和 PCB板固定在一起这就是压框的功能。压框可以是硬胶框也可以是金属框。

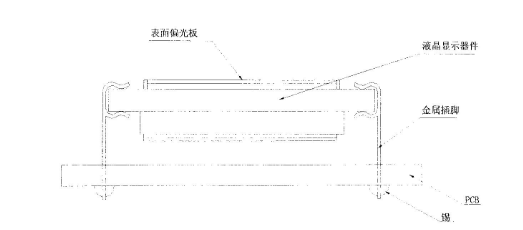

1. 2  LCD液晶模组金属插脚连接的装配(如下图

金属插脚链接方式

是将金属插脚固定在 LCD外引线上这种既可以直接将 LCD焊在 PCB板上也可以将 LCD插在 PCB板的插座上。

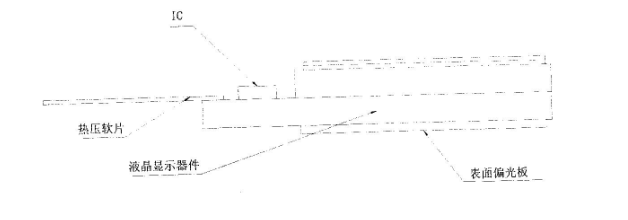

1. 3  热压胶片连接装配(如下图)



热压软片连接方式

就是将热压胶片通过一定温度一定的压力和时间,直接压在LCD上。另一端压在 pcB,从实现胶条中导电塑胶球与两端电极连接的方法



1. 4直接集成连接装配(COG LCD: ChiP on Glass



COG连接方式

就是将 LCD与 Ic集成电路直接连在一起的装配方法.
