lcm液晶模块接口是什么类型? 【驰宇微】

    第一次使用lcm液晶模块的工程师经常会问,lcm液晶模块是什么接口类型,可以用I²C或者RS232串口吗?

     lcm液晶模块是接口SPI信号类型。SPI(Serial Peripheral Interface--串行外设接口)总线系统是一种同步串行外设接口,它可以使MCU与各种外围设备以串行方式进行通信以交换信息。SPI总线可直接与各个厂家生产的多种标准外围器件相连,包括FLASHRAM、网络控制器、LCD显示驱动器、A/D转换器和MCU等。该接口一般使用4条线:串行时钟线(SCLK)、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOSI和低电平有效的从机选择线NSS。最常用的是并行模式,只有128X64以下点阵(有些人也叫他分辨率)的中文字库lcm液晶模块才可以使用串口。

     I²C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。

     RS232串口是个人计算机上的通讯接口之一,由电子工业协会(Electronic Industries Association,EIA) 所制定的异步传输标准接口。通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2。

     通过上面的名词解析,可以知道lcm液晶模块是不能直接使用I²C或者RS232串口协议的。如果一定要用这样的接口协议,则需要在lcm液晶模块上增加一个转换IC,这样会造成成本增加和采购麻烦。

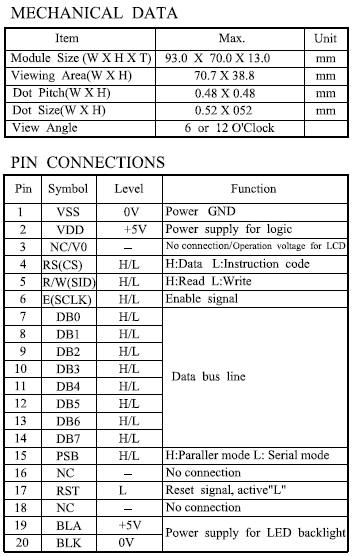

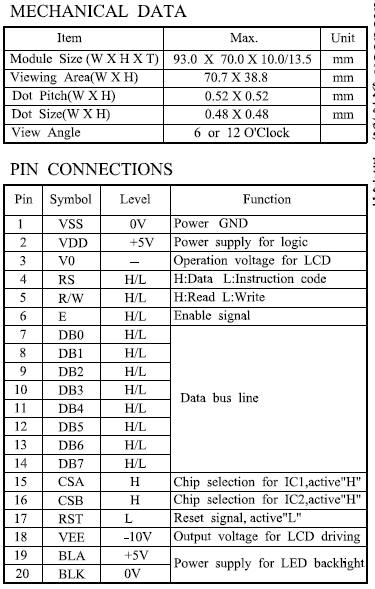

带中文字库CYW-B12864H-3液晶模块接口定义不带中文字库CYW-B12864G液晶模块接口定义





-------------------------------------------------------------------------------
