驰宇微lcd12864液晶模组之---CYW-B12864F概述

一、概述

在通过显示来实现人、机交换信息的过程中,由于液晶（LCD）具有低电压、微功耗、超薄、轻、灵活的特点,目前已成为显示产业中发展速度最快，市场应用最广的显示器件之一。

CYW-B12864F是一种图形点阵lcd12864液晶显示模块，它主要采用动态驱动原理，由行驱动器，列驱动器和控制器三部分组成了64（行）x128（列）的全部液晶显示。可完成图形显示, 也可以显示8×4个(16×16点阵)汉字。在设计上根据用户的要求和建议，聚百家之长，将多种功能融合于同一模块之中，以便适应于多种环境和不同的对象。设计中除注重美观之外，亦兼容了温度补偿，静电和干扰及过流、过压保护等措施，且内含DC/DC,可产生LCD电压直接驱动LCD。外部只须提供直流电+5V即可。整个模块采用SMD的硬件封装方式，通过弹性较强的硅胶和具有一定的强度和硬度的铁框连接，使其寿命更长，更可靠。

主要技术参数和性能:

1.电源:VDD:+5V；

2.显示内容:128(列)×64(行)点

3.全屏幕点阵

4.七种指令

5.与CPU接口采用8位数据总线并行输入输出和8条控制线.

6.占空比1/64

7.工作温度:-20℃ ∽ +70℃ ,存储温度: -30℃ ∽ +80℃

二、lcd12864外形尺寸图

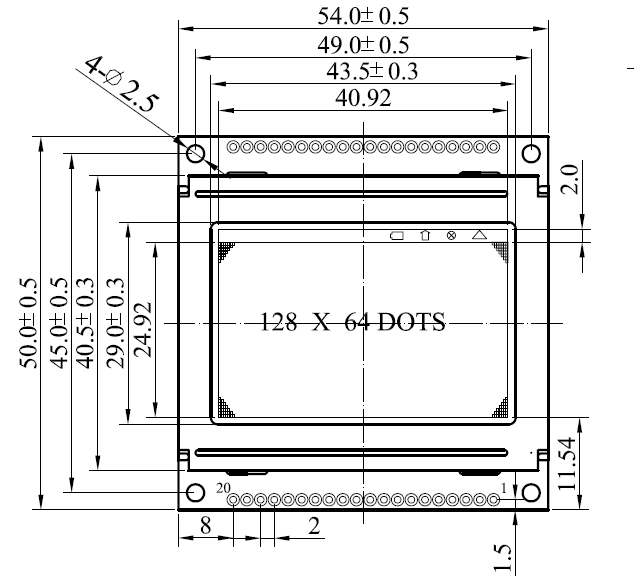

1、外形尺寸图

2. 外形尺寸列表

表  1

三、lcd12864液晶模组主要硬件构成说明

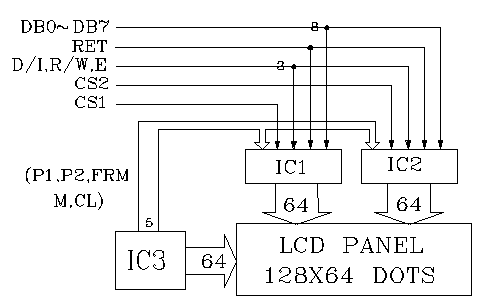

结构框图：

     IC3为行驱动器.IC1,IC2为列驱动器.IC1,IC2,IC3含有如下主要功能器件.了解如下器件有利于对LCD模块之编程.

 1.指令寄存器(IR)

    IR是用来寄存指令码,与数据寄存器寄存数据相对应.当D/I=1 时,在E信号下降沿的作用下,指令码写入IR.

2.数据寄存器(DR)

    DR是用来寄存数据的,与指令寄存器寄存指令相对应.当D/I=1时,在E信号的下降沿作用下,图形显示数据写入DR,或在E信号高电平作用下由DR读到DB7~DB0 数据总线.DR 和DDRAM之间的数据传输是模块内部自动执行的.

3.忙标志:BF

    BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.

    利用STATUS READ 指令,可以将BF读到DB7总线,从而检验模块之工作状态.

4.显示控制触发器DFF

    此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DDF=0为关显示（DISPLAY OFF)。

    DDF 的状态是指令DISPLAY ON/OFF和RST信号控制的。

5.XY地址计数器

    XY地址计数器是一个9位计数器。高三位是X地址计数器，低6位为Y地址计数器，XY地址计数器实际上是作为DDRAM的地址指针，X地址计数器为DDRAM的页指针，Y地址计数器为DDRAM的Y地址指针。

    X地址计数器是没有记数功能的，只能用指令设置。

    Y地址计数器具有循环记数功能，各显示数据写入后，Y地址自动加1，Y地址指针从0到63。

6.显示数据RAM(DDRAM)

    DDRAM是存贮图形显示数据的。数据为1表示显示选择，数据为0表示显示非选择。DDRAM与地址和显示位置的关系见DDRAM地址表（见第6页）。

7.Z地址计数器

    Z地址计数器是一个6位计数器，此计数器具备循环记数功能，它是用于显示行扫描同步。当一行扫描完成，此地址计数器自动加1，指向下一行扫描数据，RST复位后Z地址计数器为0。

Z地址计数器可以用指令DISPLAY START LINE 预置。因此，显示屏幕的起始行就由此指令控制，即DDRAM的数据从哪一行开始显示在屏幕的第一行。此模块的DDRAM共64行，屏幕可以循环滚动显示64行。
