12864液晶屏是怎么显示图片的?

            发布来源：www.cywlcd.com 发布时间：2016年10月9日
12864液晶屏显示图片的要点在于：1.取模 2.利用扩展指令设置lcd液晶 3.清楚lcd液晶地址的概念

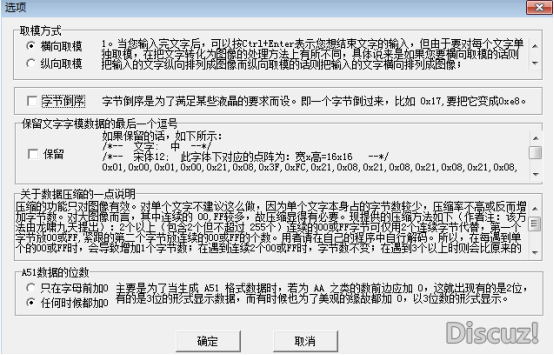

1、取模:   取模软件用的是“字模221”下图是他的参数设置

这里对参数设置先解释一下，所谓横向取模就是，一张图片从图片最左上角的8位开始取模，从左向右，每次取8位二进制数据转化为16进制保存，第一排取完之后，接着到第二排最左边8位开始取模，以此类推。为什么要这样取模呢？因为lcd12864液晶屏的横纵坐标就是这个取模顺序，这点在之后还会详细提到。
2、lcd液晶的设置:   液晶显示图片必须用扩充指令集，初始化和显示字符的初始化不一样。
我用的初始化函数如下：
void init_picture() //显示图片的初始化函数
{
    //lcd_wcmd(0x34);//写指令函数，扩充指令集，绘图关
    //lcd_wcmd(0x36);//8位数据传输，扩展指令操作，绘图开
    lcd_wcmd(0x3E);//8位数据传输，扩展指令操作，绘图开
    lcd_wcmd(0x01);//清屏
    Light = 0;//打开背光
}

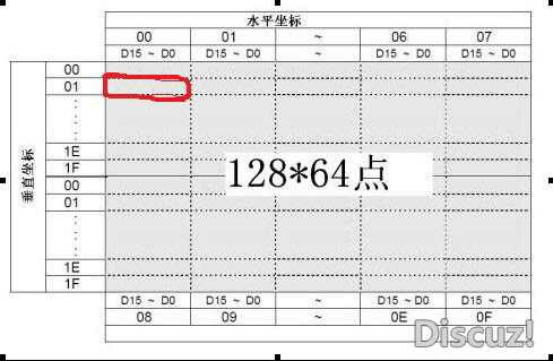

3、将取出的字模写进相应地址:  首先应该知道地址究竟是怎样的，结合下图讲清楚。lcd12864液晶分为上半屏和下半屏。当你想要点亮某个地方时，必须先写这个地方的垂直地址紧接着写入它的水平地址，水平地址液晶可以自动加1，而垂直地址不会。图中水平坐标从0x80+00到0x80+0F，一共16个，其中0x80+00到0x80+07是上半屏的坐标，其中0x80+08到0x80+0F是下半屏的坐标。水平坐标每个两字节，先写入的数据填充在高字节。垂直坐标只有0x80+00到0x80+1F，图中上半截0x80+00到0x80+1F是上半屏的垂直地址，另外的那部分一样的是下半屏垂直地址。
   每个垂直地址只确定一排，所以水平和垂直地址不能确定某个点的位置，只能确定某个两字节的位置，通过写进2字节数据确定点亮某个点或几个点。
比如我们写入   [垂直地址]:  lcd_wcmd(0x80+1);    [水平地址]:  lcd_wcmd(0x80);  这就是说我们将在图中水平坐标00，垂直坐标01的位置（红圈处）输入数据。

知道地址的知识之后就明白为什么要横向取模了，接下来只要将取模的数据一个个按取模生成的顺序写进12864液晶就行了。下面是我用的代码，其中 uchar=unsigned char，uint=unsigned int。
void show_Pic(uchar* address)//显示图片函数
{                                         //address是是指向数组的指针，用法：show_Pic（XY）当中XY为数组名
    uchar i,j;
    for(i=0;i<32;i++)      //上半屏的32排依次先写满
    {
        lcd_wcmd(0x80+i); //先送垂直地址
        lcd_wcmd(0x80);   //再送水平地址，水平地址可自加1
        for(j=0;j<16;j++) //每排128个点，所以一共要16个两位16进制数（也就是8位二进制数）才能全部控制
        {
            lcd_wdat(*address);
                 address++;
        }
    }
    for(i=0;i<32;i++)     //下半屏的32排操作原理和上半屏一样
    {
        lcd_wcmd(0x80+i);
        lcd_wcmd(0x88);
        for(j=0;j<16;j++)
        {
            lcd_wdat(*address);
                 address++;
        }
